Untuk sebagian
orang memasangkan kabel UTP dengan konektor RJ45 asal kedua ujungnya
memiliki susunan warna yang sama, sudah pasti bukan masalah. Namun
dalam membangun sebuah jaringan komputer yang besar dan kompleks yang
mengikut sertakan banyak orang, tentulah hal tersebut dapatmenjadikan suatu masalah dan pasti akan terjadi kebingungan. Maka dari itu haruslah dilakukan standarisasi pemasangan
Siapkan terlebih dahulu peralatan yang diperlukan antara lain
Kabel UTP
konektor RJ-45 ( beli yang bagus biar pengunci gak gampang patah dan lentur ketika dimasukan ke port lan )
Crimping Tool ( jauhkan dari jangkauan anak2 tajam )
Apabila semua peralatan diatas yang kita butuhkan telah tersedia maka kita sudah bisa memulai untuk MEMBUAT KABEL LAN.
kabel lan atau kabel jaringan ini mempunyai 2tipe yaitu :
1. KABEL LAN STRAIGHT
Kabel LAN Straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Kabel straight biasa digunakan untuk menghubungkan perangkat yang berbeda, misalnya: komputer ke hub, komputer ke switch.
Cara membuat nya :
Kupas kulit luar kabel UTP sekitar 2cm hingga terlihat kabel di dalam seperti pada gambar kabel UTP di atas.
Pisahkan kabel-kabel di dalam dan luruskan. Susun dan rapikan berdasarkan warna Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, dan Coklat. Lalu potong ujung nya sehingga rata satu sama lain.
Masukkan kabel-kabel tersebut ke dalam pin Jack RJ-45 sesuai urutan berikut :
2. KABEL LAN CROSS
Kabel LAN Cross merupakan kabel yang memiliki cara pemasangan yang miliki susunan berbeda antara ujung satu dengan ujung yang satu nya lagi.
Kabel cross biasa digunakan untuk menghubungkan 2 jenis device yang sama secara langsung. seperti menghubungan komputer pertama dengan komputer 2 secara langsung tanpa menggunakan perantara lain.
Cara membuatnya :
Lakukan sama persis dengan cara kabel LAN straight untuk ujung yang pertama.
Untuk ujung yang satunya lagi ubah susunan kabel di dalam RJ-45 menjadi : Putih Hijau, Hijau, Putih Orange, Biru, Putih Biru, Orange, Putih Coklat, Coklat
Setelah selesai di klem dengan tang klem, maka kabel telah siap digunakan.

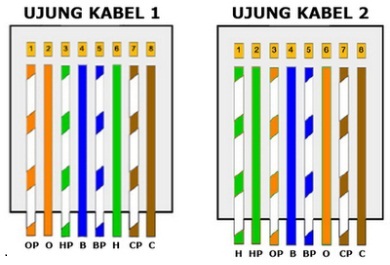

Berikut gambar hasil akhir ujung-ujung kabel cross:
